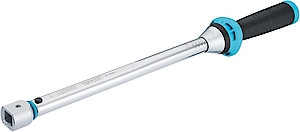

14 x 18 mm Drehmomentschlüssel ∙ 40 – 200 Nm ∙ ±3%


Produktinformationen

  • Steckverbindung zur Aufnahme von Einsteckwerkzeugen
  • Genauigkeit ± 3 % vom Skalenwert (in Betätigungsrichtung)
    Durch Drehen des Einsteckwerkzeuges für Rechts- und Linksgewinde verwendbar
  • Sicher:
    • Haptisch (Kurzwegauslösung)
    • Akustisch (Knickelement)
  • Konzipiert für rauen Werkstatteinsatz
  • Breites Einsatzspektrum für kontrollierten Schraubanzug beim Reifenservice, Zweirad-, Pkw-, Nkw-Anwendungen sowie diversen Einsatzfällen in Industrie und Handwerk
  • Optimierter Dichtring zum Schutz vor Fremdkörpern
  • Griff mit mehr Grip für leichtere Kraftübertragung
  • Einstellhilfe durch Rastpunkte zur optimierten Bedienerführung gewährleistet sicheres und schnelles Einstellen des gewünschten Drehmomentwertes durch Drehen des Griffes
  • Sichere Verriegelung der Einstellwerte durch Rastfunktion am Drehkranz
  • Drehkranz in Dreiecksform verhindert unkontrolliertes Wegrollen
  • Schloss-Symbole signalisieren jeweiligen Verriegelungszustand
  • Befestigungsmöglichkeit für Seilschlaufe durch Öffnungen am Verriegelungs-Drehkranz
  • Gut ablesbare, kontrastreiche Skala
  • Dauerhafte Lesbarkeit durch Laserbeschriftung der Skalenhülse
  • Mit Kalibrierschein und Seriennummer
  • Lieferung in stabilem Hexa-Drehpack
  • Made in Germany
  • Kein Zurückdrehen mehr: bei den HAZET Drehmomentschlüsseln der 5000er- und 6000er-Baureihe wurde in Langzeit-Dauertests nachgewiesen, dass ein Zurückdrehen auf den kleinsten Skalenwert nicht erforderlich ist
SYSTEM 5200-3 CT Einsteck-Drehmomentschlüssel ∙ 2,5 – 200 Nm ∙ mit Einsteck-Vierkant ∙ Genauigkeit ± 3 %

Varianten

Loading...

Technische Daten

Abtrieb
  • 14 x 18 mm Einsteck-Vierkant hohl
Toleranz 3 %
Anzugsmoment minimal 40 Nm
Kopfbreite b 30 mm
Anzugsmoment maximal 200 Nm
Kopfstärke a 23 mm
Skaleneinteilung (Nm) 1 Nm
Norm
  • DIN EN ISO 6789-2:2017
Stichmaß des Justierwerkzeugs l2 38,5 mm
Länge 484 mm
Betätigungskraft min.-max. kg 8.9 – 46.6
Wirklänge des Drehmoment-Schlüssels l1 mm 422 mm

Downloads / PDF

5292-3ct_bedienungsanleitung_operating-instructions.pdf

Bedienungsanleitung

PDF anzeigen

5000-3ct_clt_vde_5200-3ct_6000-1ct_6001_6002_6200ct_6300_konformitaetserklaerung_declaration_of_conformity_de_en_sk.pdf

Konformitätserklärung

PDF anzeigen

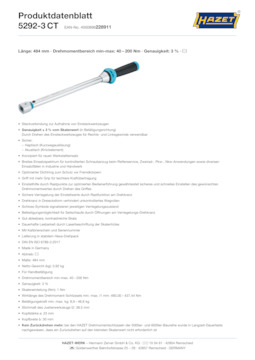

5292-3ct_datasheet_de.pdf

Datenblatt

PDF anzeigen
